Zwrotnica UHF, VHF, FM Terra DC015L

Dostępność: dostępny

Wysyłka w: 24 godziny

Dostawa: Cena nie zawiera ewentualnych kosztów płatności sprawdź formy dostawy

Cena: 95,00 zł 95.00

ilość szt.

dodaj do przechowalni

Ocena:

Producent:

Kod produktu: DC015L

zapytaj o produkt
poleć znajomemu
dodaj opinię

Opis

Zwrotnica FM, VHF, UHF Terra DC015L

Zwrotnica antenowa DC015L litewskiej firmy Terra umożliwia sumowanie sygnału z anten FM, VHF i UHF. Zwrotnica ma możliwość "przepuszczenia" napięcia stałego do wzmacniacza znajdującego się w puszcze antenowej anteny UHF.

Zwrotnica posiada filtr eliminujący zakłócenia z pasma szybkiego internetu LTE.

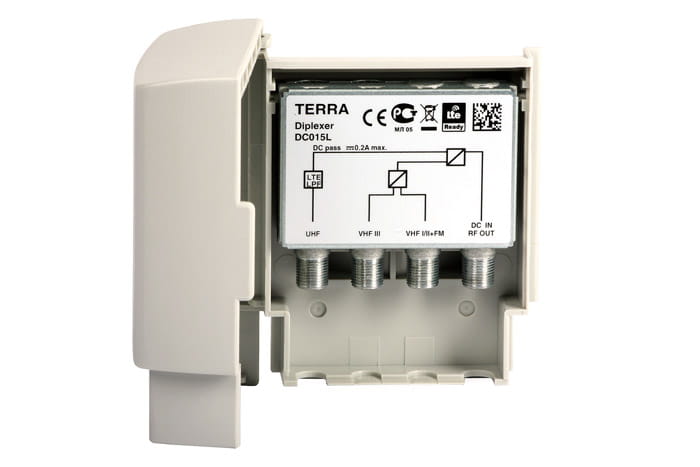

Zwrotnica FM, VHF, UHF Terra DC015L

Obudowa zwrotnicy jest metalowa dzięki czemu jest ona bardzo solidna, estetyczna i posiada dobre właściwości ekranujące. Obudowa zewnętrzna wykonana jest z wysokiej jakości tworzywa sztucznego zapewniając ochronę zwrotnicy przed deszczem i śniegiem.

Możliwość montażu wewnątrz i na zewnątrz.

Parametry techniczne zwrotnicy Terra DC015L:

	Model	DC015L
	Pasmo pracy FM	47-108 MHz
	Pasmo pracy VHF	174-230 MHz
	Pasmo pracy UHF	470-790 MHz
	Tłumienie przelotowe	1dB FM-VHF, 2dB UHF
	Separacja FM/VHF/UHF	> 20 dB
	Napięcie do wzmacniacza	tylko UHF
	Maksymalny prąd dla wejścia DC	200 mA
	Filtr LTE	Tak
	Temperatura pracy	-5 ...+45
	Wymiary	89 x 107 x4 3 mm
	Waga	200 gr

Przykładowy schemat instalacji antenowej UHF, VHF ze zwrotnicą Terra DC015L:

Poniższy schemat obrazuje instalację antenową składającą się z trzech anten FM, VHF, UHF. Daje to możliwość bardzo dobrej i uniwersalnej instalacji antenowej, która zapewni odbiór zarówno analogowego radia (FM), cyfrowego radia DAB+ i multipleksu 8 DVB-T2 (VHF) jak i multipleksów 1,2,3 DVB-T2 (UHF).

W przypadku gdy antena UHF wymaga zasilania należy je podłączyć między gniazdem RTV, a zwrotnicą - na schemacie miejsce oznaczone czerwonym punktem. Zasilanie można zrealizować np. za pomocą Zasilacza 12V oraz separatora napięcia.

Przykładowy schemat instalacji antenowej UHF, VHF ze zwrotnicą Terra DC015L

Do budowy powyższej instalacji można wykorzystać np.:
Antena UHF - Tri Digit, Tri Digit ze wzmacniaczem, CA-TV16
Antena VHF - CA-RTV 4, CA-RTV 6
Antena FM - Maximum FM1
Zwrotnica - Terra DC015L
Gniazdo - Gniazdo RTV

Zwrotnica UHF, VHF, FM Terra DC015L

Koszty dostawy Cena nie zawiera ewentualnych kosztów płatności

Kraj wysyłki:

Opinie o produkcie (1)

Wyświetlane są wszystkie opinie (pozytywne i negatywne). Nie weryfikujemy, czy pochodzą one od klientów, którzy kupili dany produkt.

Antoni

17 października 2017

Bardzo solidnie wykonana zwrotnica o bardzo dobrych parametrach.
